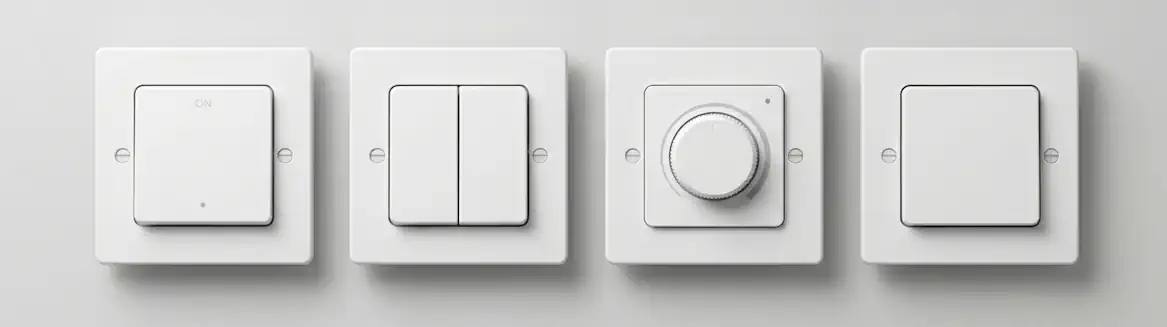

Выключатель: как выбрать и правильно подключить

• Номинальный ток и нагрузка (с запасом).
• Совместимость с LED/диммерами.
• Количество клавиш и тип управления (проходной/перекрестный).
• Физические размеры, оформление и цвет.
• Степень защиты IP для влажных помещений.
• Качество контактов (серебрение/сплавы), ресурс (циклы включений).
• Бренд и гарантия: Legrand, Schneider, ABB — проверенные варианты.
• Цена/качество: не экономить на ключевых элементах электросети.

Интересный факт: LED‑лампы могут вызывать ложные срабатывания со старыми диммерами — подбирайте совместимые модели.

Электробезопасность при выборе и монтаже

• Перед началом работ обязательно отключить питание в щитке и проверить отсутствие напряжения тестером.
• Работы в электрощитах и на стационарной проводке требуют знаний ПУЭ и допуска.
• Использовать автоматический выключатель и УЗО для защиты от перегрузок и утечек тока.
• Одежда и инструменты: диэлектрические перчатки, изолированные отвертки, тестер.

Если не уверены в навыках — вызывайте лицензированного электрика.

Выбор автоматического выключателя

Тип автомата по кривой срабатывания (B, C, D) и номиналу в амперах:

• B — освещение и бытовые цепи с небольшими пусковыми токами.
• C — розеточные линии с умеренными пусковыми токами (электроинструмент).
• D — моторы и большие пусковые токи (насосы, кондиционеры).

Автомат устанавливают в паре с УЗО по схемам селективности для минимизации ложных отключений. Популярные бренды: ABB, Schneider.

Кабели и сечение проводов

Рекомендации для однофазной сети 220 В:

• Освещение: кабель 1.5 мм² (медный) — двухжильный или трёхжильный если требуется земля.
• Розетки: 2.5 мм².
• Стиральная машина, водонагреватель: 2.5–4 мм².
• Встроенная плита/электроплита: 4–6 мм².

Цвета жил (РФ): фаза — коричневый/чёрный/красный, ноль — синий, земля — зелёно‑жёлтый. Обозначения смотреть по ПУЭ и рекомендациям производителя.

Практические схемы подключения и порядок работ

Общие принципы: питание приходит в распределительную коробку или прямо в подрозетник. Для простого выключателя фаза идёт на общую клемму, а с переключаемой клеммы — к лампе; ноль напрямую к лампе. Перед любой операцией отключить автомат и проверить тестером.

Одноклавишный — последовательность

1. Отключить питание в щитке.
2. Подключить фазный провод (L) к общей клемме выключателя.
3. Вывести переключаемую фазу (L1) к светильнику. Ноль (N) подводить напрямую к светильнику.
4. Включить автомат, проверить индикатором/тестером.

Двухклавишный

Фаза заводится в подрозетник и распаивается на общие клеммы двух клавиш; два выходных провода идут к двум группам светильников.

Проходной (2‑х местное управление)

Ключевой момент — наличие двух «travers» (travellers) между проходными выключателями. Схема:

Проверка после монтажа: убедиться в целостности travellers, правильности маркировки COM/L1/L2 и отсутствии перекосов фаз/нулей.

Монтаж и высота установки выключателя

Рекомендуемая высота от пола: 90–110 см до нижней кромки корпуса для удобства взрослых. Для кухонь — 100–120 см в зависимости от планировки. В детских ориентироваться на безопасность и доступность. В ванных — устанавливать вне зоны прямого попадания воды, выбирать соответствующий IP.

Умные и беспроводные решения — интеграция

Протоколы: Wi‑Fi — простая интеграция (требует стабильного роутера); Zigbee/Z‑Wave — надёжнее, требуют шлюза. Для работы с Яндекс/Алисой — выбирать устройства с пометкой «совместимо с Яндекс». При установке учитывать: необходимость нейтрали (N), место для реле/модуля в подрозетнике.

Частые неисправности и их устранение

• Лампы мигают: проверить совместимость диодных ламп с выключателем/диммером, плохой контакт.
• Выключатель греется: возможен превышение номинала или плохой контакт — отключить и вызвать специалиста.
• Искрение при нажатии: немедленно отключить питание и заменить элемент.
• Не работает проходной: проверить travellers и COM.

Сравнительная таблица: типы выключателей и применение

Часто задаваемые вопросы
